Sa mataas na pusta na mundo ng mga modernong electronics, mula sa smartphone sa iyong bulsa hanggang sa server na pinapagana ang iyong negosyo, ang init ay ang tahimik na kaaway. Ang pagganap ng throttling, kawalang -tatag ng system, at napaaga na pagkabigo ay lahat ng mga kahihinatnan ng hindi sapat na pamamahala ng thermal. Kaya, paano mo masisiguro ang iyong mga maselan na sangkap na manatiling cool sa ilalim ng presyon? Ang sagot ay madalas na namamalagi sa isang mapanlinlang na simpleng materyal: angThermal conductive silicone pad.
Bilang isang espesyalista sa pamamahala ng thermal na may higit sa dalawang dekada ng karanasan, nakita ko mismo kung paano ang tamang aplikasyon ng materyal na ito ay maaaring baguhin ang disenyo ng produkto at kahabaan ng buhay. Ito ay hindi lamang isang sangkap; Ito ang iyong unang linya ng pagtatanggol laban sa thermal marawal na kalagayan.

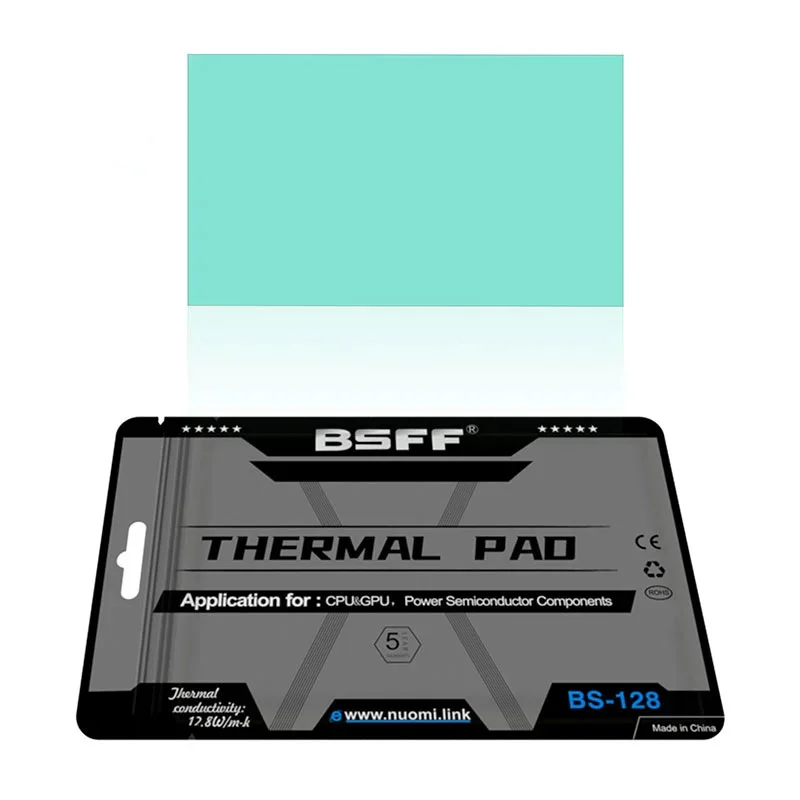

Ang isang thermal conductive silicone pad ay isang malambot, sumusunod, at lubos na maraming nalalaman thermal interface material (TIM). Ito ay dinisenyo upang tulay ang mga mikroskopikong gaps ng hangin sa pagitan ng isang sangkap na bumubuo ng init (tulad ng isang CPU, GPU, o power transistor) at isang heat sink o paglamig na solusyon. Dahil ang hangin ay isang hindi magandang conductor ng init, ang mga gaps na ito ay lumikha ng makabuluhang paglaban sa thermal. Pinupuno ng silicone pad ang mga voids na ito, mahusay na paglilipat ng init mula sa sangkap, sa gayon tinitiyak ang pinakamainam na temperatura ng operating at pagpapahusay ng pagiging maaasahan ng aparato.
Superior Gap-Filling Kakayahan:Hindi tulad ng mga thermal pastes, ang mga pad ay madaling punan ang malaki at hindi pantay na mga gaps, na bayad para sa mga pagkakaiba -iba ng pagpaparaya sa pagpupulong.
Electrical pagkakabukod:Nagbibigay ang mga ito ng mahusay na paghihiwalay ng elektrikal, na pumipigil sa mga maikling circuit habang namamahala ng init - isang kritikal na dalawahan na pag -andar.
Pambihirang Resilience & Reusability:Ang mga pad na ito ay nag -aalok ng natitirang paglaban ng compression, nangangahulugang pinapanatili nila ang kanilang hugis at pagganap sa paglipas ng panahon, kahit na pagkatapos ng maraming mga thermal cycle. Marami ang maaaring magamit muli sa panahon ng prototyping o pag -aayos.
Dali ng Application & Rework:Malinis at simpleng mag -aplay, tinanggal ang gulo na nauugnay sa likidong adhesives o thermal greases. Pinapabilis nito ang paggawa at pinapasimple ang pagpapanatili.
Tibay:Lumalaban sa pag-iingat, osono, at maraming mga kemikal, tinitiyak ang pangmatagalang katatagan at pagganap.
Ang pagpili ng tamang thermal conductive silicone pad ay pinakamahalaga. Narito ang mga pangunahing mga parameter na dapat mong isaalang -alang, na ipinakita sa kaliwanagan ng isang propesyonal na hinihingi.
Listahan ng Key Parameter:
Thermal conductivity:Sinusukat sa w/m · k (watts bawat metro-kelvin). Ito ang pinaka kritikal na pag -aari, na nagpapahiwatig ng likas na kakayahan ng materyal na magsagawa ng init. Ang mas mataas na halaga ay mas mahusay para sa higit pang hinihingi na mga aplikasyon.
Katigasan (o lambot):Sinusukat sa scale ng baybayin 00. Ang isang mas mababang halaga ay nagpapahiwatig ng isang mas malambot na pad, na mas madaling sumasabay sa mga iregularidad sa ibabaw para sa mas mahusay na contact ng interface.
Kapal:Ang magagamit na hanay ng mga kapal, mahalaga para sa pagpuno ng tukoy na agwat sa iyong pagpupulong.
Boltahe ng breakdown:Ang de -koryenteng boltahe kung saan nabigo ang materyal bilang isang insulator. Ang isang mas mataas na halaga ay nagpapahiwatig ng mas mahusay na lakas ng dielectric.
Volume Resistivity:Isang sukatan ng kakayahan ng elektrikal na insulating ng materyal.
Saklaw ng temperatura ng operating:Ang span ng mga temperatura sa loob kung saan ang pad ay gaganap ng maaasahan nang hindi nagpapabagal.
Upang mabigyan ka ng isang malinaw, at-glance na paghahambing, narito ang isang simpleng talahanayan na naglalarawan ng ilan sa aming karaniwang mga marka ng produkto sa Nuomi Chemical:
| Grado ng produkto | Thermal conductivity (w/m · k) | Tigas (baybayin 00) | Saklaw ng kapal (mm) | Pangunahing Pokus ng Application |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | High-Performance Computing, GPU |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | Power Electronics, LED lighting |
| NM-TG800 | 8.0 | 70 | 0.5 - 3.0 | Server, Telecom Infrastructure |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | Automotiko, mataas na kapangyarihan IGBT |
Ang talahanayan na ito ay isang panimulang punto. Sa Nuomi Chemical, espesyalista kami sa pagbuo ng mga pasadyang formulations upang matugunan ang pinaka mahigpit at natatanging mga hamon sa thermal.
T: Paano ko matukoy ang tamang kapal para sa aking aplikasyon?
A:Ang tamang kapal ay natutukoy ng puwang na kailangan mong punan sa pagitan ng mapagkukunan ng init at ang heat sink. Karaniwang inirerekomenda na pumili ng isang kapal ng pad na bahagyang mas malaki (hal., 0.5mm higit pa) kaysa sa sinusukat na agwat. Tinitiyak nito na kapag ang pagpupulong ay na -fasten, ang pad ay nag -compress nang bahagya, na lumilikha ng matalik na pakikipag -ugnay sa parehong mga ibabaw nang hindi labis na naka -compress, na maaaring makapinsala sa mga sangkap o mabawasan ang pagiging epektibo ng pad. Laging account para sa mga pagpapahintulot sa pagmamanupaktura sa iyong disenyo.
Q: Maaari bang i -cut ang isang thermal conductive silicone pad sa isang pasadyang hugis?
A:Ganap. Ang isa sa mga makabuluhang bentahe ng thermal conductive silicone pad ay ang kanilang kadalian ng pagpapasadya. Maaari silang tiyak na mamatay-gupit sa halos anumang hugis o sukat upang tumugma sa bakas ng iyong sangkap. Pinapayagan nito ang target na paglamig at pinipigilan ang materyal na overhang na maaaring makagambala sa iba pang mga sangkap. Para sa prototyping, maaari rin silang malinis na gupitin ng kamay na may matalim na talim o anit.
T: Ano ang pagkakaiba sa pagitan ng isang silicone na nakabatay sa pad at isang grapayt sheet?
A:Habang ang dalawa ay ginagamit para sa pamamahala ng thermal, mayroon silang natatanging mga katangian. Ang mga thermal conductive silicone pad ay karaniwang electrically insulating, softer, at mahusay sa pagpuno ng mga three-dimensional gaps. Nagbibigay sila ng parehong thermal transfer at mechanical cushioning. Ang mga sheet ng grapayt, sa kabilang banda, ay madalas na mataas na kondaktibo sa direksyon ng planar (x-y axis) ngunit maaaring hindi gaanong epektibo sa pamamagitan ng kanilang kapal (z-axis). Ang mga ito ay electrically conductive, na maaaring maging isang disbentaha sa mga aplikasyon na nangangailangan ng paghihiwalay. Ang pagpili ay nakasalalay nang buo sa iyong tukoy na thermal, electrical, at mekanikal na mga kinakailangan.
Ang pagkakaroon lamang ng isang de-kalidad na pad ay hindi sapat; Ang tamang application ay susi.
Paghahanda sa ibabaw:Tiyakin ang parehong mga bahagi at init na ibabaw ng lababo ay malinis, tuyo, at walang langis, alikabok, o nalalabi na thermal material.
Maingat na paghawak:Alisin ang mga proteksiyon na liner (kung naroroon) at hawakan ang pad sa pamamagitan ng mga gilid nito upang maiwasan ang kontaminasyon.
Tumpak na paglalagay:Maingat na ihanay ang pad sa ibabaw ng sangkap. Kapag inilagay, subukang huwag i -repose ito, dahil maaari itong ma -trap ang mga bula ng hangin.
Ligtas na pagpupulong:I -fasten ang heat sink nang pantay -pantay, na nag -aaplay ng pare -pareho na presyon ayon sa inirekumendang puwersa ng compression para sa pad. Tinitiyak nito ang isang pantay na interface at pinakamainam na paglilipat ng thermal.
Sa loob ng higit sa dalawang dekada, ang koponan sa Nuomi Chemical (Shenzhen) Co, Ltd ay nasa unahan ng materyal na agham, engineering cutting-edge thermal solution para sa isang pandaigdigang kliyente. Naiintindihan namin na ang iyong thermal hamon ay natatangi. Iyon ang dahilan kung bakit hindi lamang kami nagbebenta ng mga produkto; Nagbibigay kami ng pakikipagsosyo.
Ang aming kadalubhasaan ay nagbibigay -daan sa amin upang mag -alok hindi lamang isang komprehensibong hanay ng mga karaniwang thermal conductive silicone pads kundi pati na rin upang makipagtulungan sa iyo sa mga pasadyang formulations. Kung kailangan mo ng isang tiyak na balanse ng lambot at kondaktibiti, isang natatanging kulay, o isang pasadyang hugis na hiwa, mayroon kaming kakayahang teknikal na maihatid.
Huwag hayaang limitahan ng mga thermal hamon ang iyong pagbabago. Tulungan ka nating bumuo ng mas cool, mas maaasahan, at mas mahusay na elektronika.
Makipag -ugnaysa amin ngayon saNuomi Chemical (Shenzhen) Co, Ltd.Upang talakayin ang iyong mga kinakailangan sa proyekto at humiling ng mga libreng sample. Inhinyero natin ang iyong thermal tagumpay, magkasama.
